Станки для нефтегаза: какие детали и на чём обрабатывают нефтяники
Содержание
- Какие детали делают для нефтегазовой отрасли
- Штоки, валы, втулки и фланцы: горизонтальные токарные центры
- Трубы, муфты и переводники: трубонарезные токарные станки
- Крупные фланцы, крышки и корпуса: токарно-карусельные станки
- Корпуса задвижек, клапанов и насосов: горизонтальные расточные центры
- Рамы, станины и трубные решётки: портальные фрезерные центры
- Как собрать станочный участок, а не просто купить один станок
- Что проверить перед подбором станка для нефтегазовой детали
В нефтегазовом машиностроении станок выбирают не по принципу «нужен помощнее». Намного важнее, какую деталь предстоит получить: длинный шток, фланец с кольцевой канавкой, корпус задвижки, трубную решётку теплообменника или раму насосного агрегата.
Ошибка в выборе оборудования здесь дорого стоит не только из-за цены станка. Детали работают под давлением, в агрессивной среде, при низких температурах и циклических нагрузках. Поэтому важны соосность каналов, состояние уплотнительных поверхностей, качество резьбы, жёсткость станка и возможность обработать деталь с минимальным числом переустановок.
Ниже разберём самые востребованные задачи нефтегазового машиностроения в России — и покажем, какие типы станков с ЧПУ подходят для них в каталоге «Промойл».
Важно. Перечисленные модели — ориентиры для подбора, а не готовая спецификация. Перед заказом нужно проверить чертёж, массу и материал заготовки, припуски, маршрут обработки, требуемую оснастку, систему ЧПУ и условия контроля готовой детали.
Какие детали делают для нефтегазовой отрасли

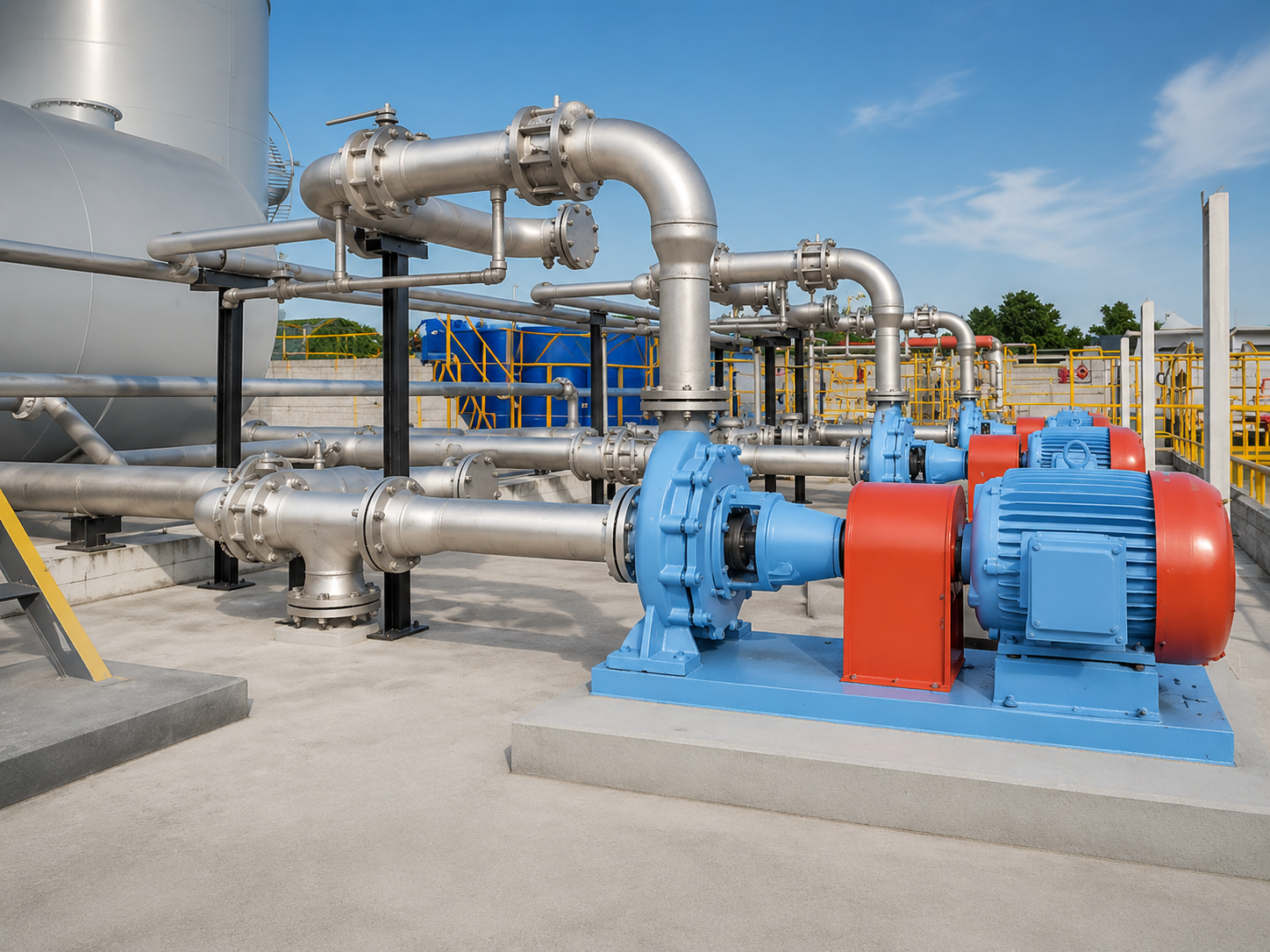

Нефтегазовое оборудование — это не только буровые установки и трубы. Большой объём механической обработки приходится на трубопроводную и фонтанную арматуру, насосные и компрессорные агрегаты, устьевое оборудование, редукторы, приводы, теплообменники и металлоконструкции.
Например, фонтанная и нагнетательная арматура включает трубные головки, крестовины, тройники, задвижки, штуцеры, обратные клапаны и фланцевые соединения. Для устьевого оборудования применяются соединения с условными проходами от 50 до 680 мм и рабочими давлениями от 14 до 140 МПа — эти параметры задаёт ГОСТ 28919-91. Поэтому обработка фланцевой канавки или посадки под седло — не второстепенная операция, а часть конструкции, от которой зависит герметичность узла.
ГОСТ доступен по ссылке
Удобно разделить номенклатуру на пять групп:
- тела вращения: штоки, шпиндели, валы, втулки, муфты, переходники, плунжеры;
- трубы и резьбовые соединения: обсадные и бурильные трубы, переводники, муфты, патрубки;
- фланцы, кольца, крышки и корпуса большого диаметра;
- сложные корпусные детали: задвижки, клапаны, насосные и компрессорные корпуса, редукторы;
- крупногабаритные рамы, станины, плиты, трубные решётки и сварные основания агрегатов.
Для каждой группы нужен свой станок. Универсальный токарный центр хорошо справится со штоком, но не заменит горизонтально-расточной центр при обработке корпуса задвижки. А портальный станок для рамы насосной станции будет избыточным, если задача — серийно делать переводники и фланцы среднего размера.
Штоки, валы, втулки и фланцы: горизонтальные токарные центры
Самая понятная группа деталей — осесимметричные. Это штоки задвижек, шпиндели, валы насосов, втулки, кольца, муфты, корпуса небольших клапанов, фланцы и переходники. Обычно на одной детали нужно проточить несколько диаметров, расточить внутреннюю полость, сделать канавки, нарезать резьбу и выдержать соосность посадочных поверхностей.
Здесь основным оборудованием становятся горизонтальные токарные обрабатывающие центры с ЧПУ. Если на детали есть отверстия по окружности, шпоночный паз, лыски, поперечные отверстия или фрезеруемые элементы, стоит сразу смотреть в сторону токарно-фрезерного центра с приводным инструментом и Y-осью.
Когда достаточно обычного токарного центра
Для валов, штоков, втулок и фланцев без сложной фрезеровки важны диаметр обработки, расстояние между центрами, мощность и крутящий момент шпинделя, наличие задней бабки и люнета. Особенно это актуально для длинных деталей: даже хороший станок не компенсирует прогиб тонкого вала без правильной поддержки заготовки.
В каталоге «Промойл» для деталей среднего размера можно рассматривать, например, токарные станки с ЧПУ и обрабатывающие центры Stanza. Одна из ориентировочных конфигураций — Stanza L-45HP: максимальный диаметр над станиной до 600 мм и длина обработки до 1000 мм. Такой класс оборудования подходит для фланцев, ступенчатых валов, втулок, патрубков и компонентов насосных агрегатов.
Когда нужен токарно-фрезерный центр
В нефтянке деталь редко бывает «только токарной». На фланце нужны отверстия по болтовому кругу, на валу — шпоночный паз, на переходнике — поперечный канал, на корпусе — резьбовые отверстия и плоскости под крепление. Переносить такую деталь с токарного на фрезерный станок можно, но каждая переустановка добавляет время и риск потерять базирование.
Поэтому для комбинированных деталей разумнее использовать токарно-фрезерные обрабатывающие центры. В линейке «Промойл» есть, например, Solex SL6320M с диаметром обработки до 770 мм, длиной около 1960 мм и режущей головкой с фрезерной функцией, куда можно установить приводные блоки формата BMT или VDI (для большей жёсткости рекомендуем BMT), а также многофункциональные модели Stanza с приводным инструментом, Y-осью и, в зависимости от исполнения, контршпинделем.
| Типовая деталь | Что обрабатывают | Подходящий класс оборудования |
| Шток, шпиндель, вал | Ступени, посадки, резьбы, канавки, центровые отверстия | Горизонтальный токарный центр с задней бабкой и при необходимости люнетом |
| Втулка, муфта, переходник | Наружное и внутреннее точение, расточка, резьба | Токарный центр среднего класса |
| Фланец с отверстиями | Точение торца и канавок, сверление по окружности, резьба | Токарно-фрезерный центр с приводным инструментом |
| Вал с пазами и поперечными отверстиями | Точение плюс фрезерование, сверление, обработка лыски | Токарно-фрезерный центр с осью Y |
Главное преимущество токарно-фрезерной схемы — не «много функций в одном станке», а сохранение баз. Если посадочный диаметр, торец и болтовой круг сделаны за один установ, проще обеспечить их взаимное расположение.
Трубы, муфты и переводники: трубонарезные токарные станки
Отдельная категория — детали с трубной резьбой. Это обсадные трубы, бурильные трубы, муфты, переводники, патрубки, элементы колонн и другие длинномерные заготовки. Внешне задача кажется обычной токарной: закрепить трубу и нарезать резьбу. На практике именно резьбовое соединение определяет, насколько предсказуемо узел поведёт себя при нагрузке и многократной сборке.
Здесь важны большой проход шпинделя, мощный привод, устойчивая станина, люнеты и оснастка для длинной трубы. Обычный токарный центр может обработать короткий патрубок, но для трубного производства нужен специализированный класс оборудования.
Что отличает трубонарезной станок
У трубонарезного токарного станка увеличен проход шпинделя: заготовку можно пропустить через шпиндель, а не закреплять длинную трубу только снаружи. Это делает установку устойчивее и сокращает биение. Дополнительно применяются люнеты, мощные патроны и специальные режимы нарезания внутренней и наружной резьбы.
Для таких задач в каталоге есть трубонарезные токарные станки с ЧПУ. Например, модель QK1319×1000 рассчитана на обработку труб с проходом шпинделя до 193 мм. Для более тяжёлых и длинных заготовок параметры подбирают уже по диаметру трубы, длине, типу соединения и необходимости в напольных люнетах. Существуют модели для обработки труб до 650 мм и различной длины вплоть до 4-5 метров. Обращайте внимание на подбор зажимной оснастки — патронов — чаще они механические, но возможна установка пневматических (для повышения уровня автоматизации).
Практический нюанс. При подборе трубонарезного станка нельзя ограничиться диаметром трубы. Нужно знать наружный диаметр, толщину стенки, длину, тип резьбы, массу заготовки, способ загрузки и требуемую производительность. Труба диаметром 200 мм длиной 1 м и труба того же диаметра длиной 9 м — это разные задачи для цеха и оснастки.
Крупные фланцы, крышки и корпуса: токарно-карусельные станки
Корпус большой задвижки, крышка клапана, фланец магистральной арматуры или массивная деталь насосного агрегата часто имеют неудобную для горизонтального токарного станка геометрию: большой диаметр, большую массу и сравнительно небольшую высоту.
Положить такую деталь на бок, выставить и удержать её в патроне сложно. Гораздо логичнее установить заготовку горизонтально на планшайбу — именно так работают токарно-карусельные станки и вертикальные токарные центры.
Почему вертикальная компоновка удобна для тяжёлых деталей
Масса заготовки в карусельном станке воспринимается столом, а не висит в горизонтальном патроне. Деталь проще стропить, выставлять и контролировать. При этом станок может выполнять торцевое и наружное точение, расточку, обработку кольцевых канавок, сверление и — при соответствующей комплектации — фрезерование.
Такой класс оборудования нужен не каждой мастерской. Но если в номенклатуре регулярно появляются фланцы и корпуса диаметром от нескольких сотен миллиметров до нескольких метров, карусельный станок превращается из «крупной покупки» в основу участка.
В портфолио «Промойл» представлены токарно-карусельные станки с ЧПУ Solex. Для средней и крупной арматуры можно ориентироваться на VNL-250T / SVL2500CM, а для более тяжёлых деталей — на VNL-400T / SVL4000CM. Конкретный типоразмер выбирают по наибольшему диаметру, высоте детали, массе, требуемой обработке и необходимости приводного инструмента.
| Задача | Почему не всегда подходит горизонтальный токарный станок | Что выбирать |
| Фланец большого диаметра | Тяжело закрепить и вывести в ось; неудобна загрузка | Вертикальный токарный или токарно-карусельный центр |
| Крышка задвижки, корпус клапана | Большая масса при небольшой высоте | Карусельный станок, при сложной геометрии — с фрезерной функцией |
| Кольцо, диск, массивная ступица | Нужны удобная установка и доступ к торцевым поверхностям | Вертикальный токарный центр |
Станки
Для устьевой арматуры это особенно актуально: ГОСТ 28919-91 задаёт требования к фланцевым соединениям с кольцевыми прокладками, включая состояние уплотнительных поверхностей. Следы коррозии, забоины, царапины и вмятины на таких поверхностях не допускаются. Значит, важны не только габариты станка, но и стабильность чистовой обработки, жёсткость оснастки и контроль детали после мехобработки.
Корпуса задвижек, клапанов и насосов: горизонтальные расточные центры
Самые «характерные» детали нефтегазового машиностроения — сложные корпуса. У них могут быть несколько патрубков, внутренние каналы, фланцы, перпендикулярные и соосные отверстия, поверхности под крышки, сёдла, направляющие и крепёж.
Условно говоря, токарный станок хорошо видит деталь как тело вращения. Горизонтальный обрабатывающий центр видит её как корпус, который нужно последовательно обработать с нескольких сторон.
Что делает горизонтальный центр
На горизонтальном центре удобно фрезеровать плоскости разъёма, сверлить и растачивать отверстия, нарезать резьбу, обрабатывать несколько граней за один цикл и контролировать взаимное расположение поверхностей. Поворотный стол позволяет индексировать корпус без снятия с оснастки.
Для арматуры это важно, когда необходимо обеспечить соосность каналов, перпендикулярность фланцевых поверхностей и точное положение крепёжных отверстий. Для насосного оборудования — когда в одном корпусе есть посадки под подшипники, валы, крышки, уплотнения и каналы рабочей среды.
В каталоге «Промойл» стоит смотреть горизонтально-расточные станки, включая модели Solex SBP13A и Stanza BMC-110R2.
Станки
Рамы, станины и трубные решётки: портальные фрезерные центры
Иногда «нефтяная» деталь — это не клапан и не фланец, а сварная рама насосной станции, основание компрессорного блока, плита, станина, корпус крупного редуктора или трубная решётка теплообменника. Такие детали могут занимать несколько метров и весить десятки тонн.
Главная проблема здесь не в том, чтобы снять металл. Главная проблема — удержать геометрию крупной заготовки: обеспечить плоскостность баз, параллельность направляющих, координаты отверстий и посадок после сварки, термообработки и черновой выборки металла.
Когда нужен портал
Портальный фрезерный центр выбирают, когда деталь слишком велика для обычного вертикального или горизонтального центра. П-образная конструкция обеспечивает высокую жёсткость, а большая рабочая зона позволяет обрабатывать массивные детали за меньшее число установок.
Для нефтегазового машиностроения порталы используют при обработке рам, станин, оснований агрегатов, крупных корпусных деталей, фланцев большого диаметра и трубных решёток. Необязательно покупать самый большой станок в линейке: габарит выбирают с учётом не только самой детали, но и оснастки, зоны подхода инструмента, поворота головки и запаса на будущую номенклатуру.
В каталоге «Промойл» есть портальные фрезерные станки с ЧПУ. Например, Solex SD4025A имеет стол 4000 × 2000 мм, допускает нагрузку до 20 т и оснащается шпинделем BT50. Это подходящий ориентир для рам, плит, сварных оснований и крупногабаритных корпусных деталей, которые уже не помещаются на столах обычных вертикальных центров.
| Тип детали | Типовой размерный диапазон | Рациональный класс станка |
| Клапаны, небольшие насосные корпуса, плиты | До 1000–1200 мм по основной координате | Вертикальный фрезерный центр |
| Корпуса с несколькими обрабатываемыми гранями | Средние и крупные корпусные детали | Горизонтальный обрабатывающий или расточной центр |
| Рамы, станины, основания, трубные решётки | Несколько метров, масса в тоннах | Портальный фрезерный центр |
Как собрать станочный участок, а не просто купить один станок
Нефтегазовое машиностроение редко закрывается одной машиной. Даже если предприятие специализируется только на арматуре, ему обычно нужно обрабатывать и тела вращения, и фланцы, и корпусные детали. Поэтому разумнее подбирать не «топовый станок», а связку оборудования под маршрут.
Например, участок для производства арматуры среднего размера может выглядеть так:
- токарный центр — для штоков, шпинделей, втулок и деталей привода;
- токарно-фрезерный центр — для фланцев, переходников и комбинированных деталей;
- вертикальный или горизонтальный фрезерный центр — для корпусов, крышек и фланцевых поверхностей;
- токарно-карусельный станок — если в номенклатуре есть тяжёлые корпуса и фланцы большого диаметра;
- портальный центр — если предприятие делает рамы, станины или крупные сварные основания.
Производство трубной продукции добавит в эту схему трубонарезный станок. Производство сложных пространственных деталей — пятиосевой центр. А серийный выпуск одной типовой арматуры может потребовать уже не универсального центра, а специализированной оснастки, автоматизации загрузки и отдельной операции доводки уплотнительных поверхностей.
Иными словами, нефтегазовое машиностроение — это не история про один «сверхтяжёлый» станок. Это история про правильное распределение деталей между оборудованием. Тогда крупный портал не тратит время на фланцы, токарный центр не пытается заменить расточной, а дорогая пятиосевая обработка не используется там, где достаточно жёсткой трёхосевой машины и хорошей оснастки.
Отличный пример цельного механического участка для нефтяной отрасли — производство «Пермских насосов»
Что проверить перед подбором станка для нефтегазовой детали
Перед запросом коммерческого предложения стоит подготовить не только общий список деталей, но и технологические данные. Чем точнее исходные параметры, тем меньше вероятность купить станок, который формально «проходит по размеру», но не закрывает реальную задачу.
- чертёж детали и 3D-модель, если она есть;
- материал заготовки: углеродистая, легированная, нержавеющая сталь, наплавка, поковка или отливка;
- габариты и масса заготовки до обработки, а не только размеры готовой детали;
- максимальный диаметр, длина, высота и вылет инструмента;
- набор операций: точение, расточка, сверление, резьба, фрезерование, обработка фасок, доводка;
- требования к точности, шероховатости, соосности, плоскостности и герметичным поверхностям;
- серийность: единичная деталь, мелкая серия или постоянный поток;
- требования к автоматизации, измерению, инструменту и оснастке;
- доступные в цехе фундамент, высота, грузоподъёмность крана, электропитание и логистика загрузки.
Особенно важно учитывать нормативную часть. Для фонтанной и нагнетательной арматуры ориентируются на ГОСТ 13846, а выбор материалов для трубопроводной арматуры связан с требованиями ГОСТ 33260-2015. Но сам по себе стандарт не выбирает станок: он задаёт требования к изделию, а технолог должен перевести их в маршрут, оснастку, инструмент и параметры обработки.
В конечном счете, именно такой подход позволяет перейти от абстрактных цифр ГОСТа к конкретному производственному плану: результатом становится готовая схема оснащения участка, на базе которой разрабатывается детальное техническое задание, определяющее критерии подбора необходимого станка с ЧПУ.
Если у вас есть чертежи корпусов, фланцев, валов, трубных соединений или рам для нефтегазового оборудования, специалисты «Промойл» помогут сопоставить номенклатуру с возможностями каталога металлообрабатывающих станков и подобрать конфигурацию под конкретный участок.
